| ATTACCHI RAPIDI SERIE 700-800 |
|
Attacchi rapidi per la distribuzione di gas per saldatura e altri processi.
| • |
Connessione sempre precisa e sicura
Costruiti in leghe inossidabili, offrono affidabilità e sicurezza anche in ambienti e condizioni di lavoro gravose. |
| • |
Estrema praticità di utilizzo
La connessione avviene semplicemente inserendo l'innesto maschio;
la disconnessione avviene premendo il pulsante ed estraendo l'innesto. |
| • |

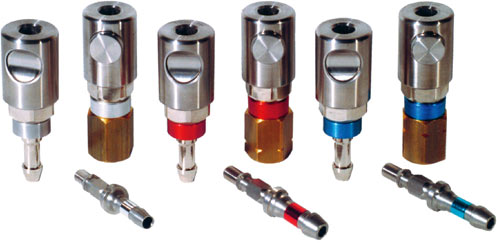

Segnalazione visiva del tipo di gas erogato con ghiera colorata
Ogni attacco possiede una ghiera colorata distintiva del gas disponibile:
- Ghiera azzurra: specifico per gas comburenti (ossigeno)
- Ghiera rossa: specifico per gas combustibili (acetilene, propano)
- Ghiera grigia: specifico per gas inerti (CO2) |
| • |
Impossibilità di compiere errori negli accoppiamenti
I tre tipi di attacco sono costruiti in modo da rendere impossibile connettersi al gas
sbagliato, l'innesto maschio non entra se l'attacco femmina non è quello esatto. |
| • |
Arresto automatico del flusso del gas una volta disinserito l'innesto
Il flusso del gas viene automaticamente arrestato da una valvola di blocco non appena
si estrae l'innesto maschio. |
| • |
Elevata portata
Portata molto elevata anche a basse pressioni, fino a 300 l/min. |
| • |
Normativa EN 561
Gli attacchi sono conformi ai requisiti essenziali della recente normativa
EN 561. |
|
|
| ATTACCHI RAPIDI FISSI CON PULSANTE SPORGENTE |
|
ATTACCHI FISSI SPECIFICI PER GAS COMBURENTI (ossigeno)

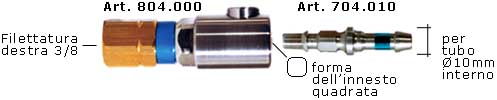

ATTACCO FEMMINA FISSO ART. 804.000
• Ghiera distintiva color azzurro
• Pressione massima di esercizio 20 BAR
• Portata 300 l/min @ 1,5 BAR
• Conformi ai requisiti essenziali normativa EN561 |
|
|
|
|
| INNESTI MASCHI |
| ARTICOLO |
TUBO |
| 704.006 |
Ø6 mm |
| 704.008 |
Ø8 mm |
| 704.010 |
Ø10 mm |
|
|
ATTACCHI FISSI SPECIFICI PER GAS COMBUSTIBILI (acetilene, propano)

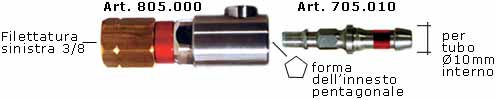

ATTACCO FEMMINA FISSO ART. 805.000
• Ghiera distintiva color rosso
• Pressione massima di esercizio 20 BAR
• Portata 300 l/min @ 1,5 BAR
• Conformi ai requisiti essenziali normativa EN561 |
|
|
|
|
| INNESTI MASCHI |
| ARTICOLO |
TUBO |
| 705.006 |
Ø6 mm |
| 705.008 |
Ø8 mm |
| 705.010 |
Ø10 mm |
|
|
ATTACCHI FISSI SPECIFICI PER GAS INERTI (CO2)

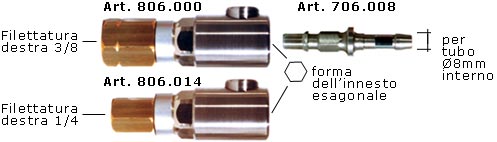

ATTACCO FEMMINA FISSO ART. 806.000 e ART. 806.014
• Ghiera distintiva color grigio
• Pressione massima di esercizio 20 BAR
• Portata 300 l/min @ 1,5 BAR
• Conformi ai requisiti essenziali normativa EN561 |
|
|
|
|
| INNESTI MASCHI |
| ARTICOLO |
TUBO |
| 706.006 |
Ø6 mm |
| 706.008 |
Ø8 mm |
| 706.010 |
Ø10 mm |
|
|
|
| ATTACCHI RAPIDI VOLANTI PER UTILIZZO CON TUBI FLESSIBILI |
|

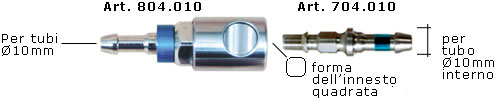

ATTACCHI VOLANTI SPECIFICI PER GAS COMBURENTI (ossigeno)
ATTACCHI FEMMINA VOLANTI
• Ghiera distintiva color azzurro
• Pressione massima di esercizio 20 BAR
• Pulsante incassato per evitare sconnessioni
accidentali
• Conformi o migliori dei requisiti essenziali normativa EN 561
|
|
|
|
|
| INNESTI MASCHI |
| ARTICOLO |
TUBO |
| 704.006 |
Ø6 mm |
| 704.008 |
Ø8 mm |
| 704.010 |
Ø10 mm |
|
|
| ARTICOLO |
|
TUBO |
|
Portata a 1,5bar |
| 804.008 |
|
Ø8 mm |
|
200 l/min |
| 804.010 |
|
Ø10 mm |
|
250 l/min |
|
|
ATTACCHI VOLANTI SPECIFICI PER GAS COMBURENTI (ossigeno)
ATTACCHI FEMMINA VOLANTI
• Ghiera distintiva color rosso
• Pressione massima di esercizio 20 BAR
• Pulsante incassato per evitare sconnessioni accidentali
• Conformi o migliori dei requisiti essenziali normativa EN 561
|
|
|
|
|
| INNESTI MASCHI |
| ARTICOLO |
TUBO |
| 705.006 |
Ø6 mm |
| 705.008 |
Ø8 mm |
| 705.010 |
Ø10 mm |
|
|
| ARTICOLO |
|
TUBO |
|
Portata a 1,5bar |
| 805.008 |
|
Ø8 mm |
|
200 l/min |
| 805.010 |
|
Ø10 mm |
|
250 l/min |
|
|

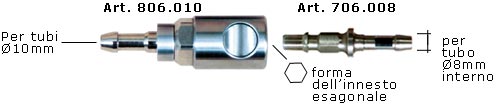

ATTACCHI VOLANTI SPECIFICI PER GAS INERTI (CO2)
ATTACCHI FEMMINA VOLANTI
• Ghiera distintiva color grigio
• Pressione massima di esercizio 20 BAR
• Pulsante incassato per evitare sconnessioni accidentali
• Conformi o migliori dei requisiti essenziali normativa EN 561
|
|
|
|
|
| INNESTI MASCHI |
| ARTICOLO |
TUBO |
| 706.006 |
Ø6 mm |
| 706.008 |
Ø8 mm |
| 706.010 |
Ø10 mm |
|
|
| ARTICOLO |
|
TUBO |
|
Portata a 1,5bar |
| 806.008 |
|
Ø8 mm |
|
200 l/min |
| 806.010 |
|
Ø10 mm |
|
250 l/min |
|
|
|
